報表是企業管理的基本手段和方式，它是應用軟件系統（本文針對西門子PLM軟件Teamcenter）中一個非常重要的環節，是用戶需求最易改變和最有可能擴展的環節。在使用表單、圖表和其他格式動態顯示數據，圖表會讓數據展示更靈活、美觀。在報表中適當運用條形圖、折線圖、餅圖等，讓管理者對企業經營狀況和趨勢有直觀的理解。同時提供清晰的查詢面板、交互功能、過濾功能，滿足按條件分類匯總篩選的需求。

今天我們就以某半導體企業圖表報表為例，了解一下需要重點考慮的問題包括：
01數據源為Teamcenter系統，不能直接訪問數據庫，需要通過系統提供的API來進行訪問數據，統計的數據為分類匯總數據，訪問存在實時效率問題。
02查看使用本報表的人員不必登錄Teamcenter，有可能就沒有Teamcenter賬號，只是查看系統中的數據，或者集成到企業其他平臺使用。
03不同的管理層級人員看到的報表數據內容不同，即需要使用公司層級關系來設計報表權限。

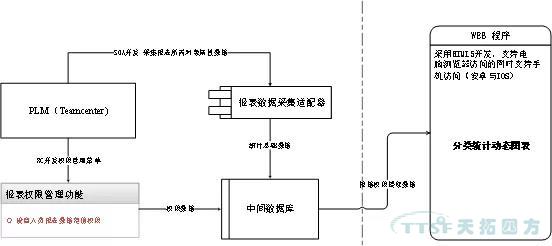

綜合以上問題，設計了如下方案，以上問題得到了很好的解決。

01數據獲?。翰捎肨eamcenter的 SOA開發報表數據采集適配器，將報表所需的基礎數據（如項目編號、產品名稱、創建時間、發布時間、分類信息等）存入中間數據庫表，同時如果需要計算的邏輯數據在采集過程中完成（如項目當前所處階段/狀態的計算）。該程序通過計劃任務設置每天在固定的時間段內執行(也可根據實際情況手工執行)，避免實時獲取的數據效率低下的問題。
02權限設置：通過Teamcenter的RC開發，按管理層級設置人員查看數據范圍權限，包括按公司，按產品分類等。在此設置報表權限，可利用Teamcenter系統本身的權限將權限設置的功能分配給管理員，設置的結果存入中間數據庫表。

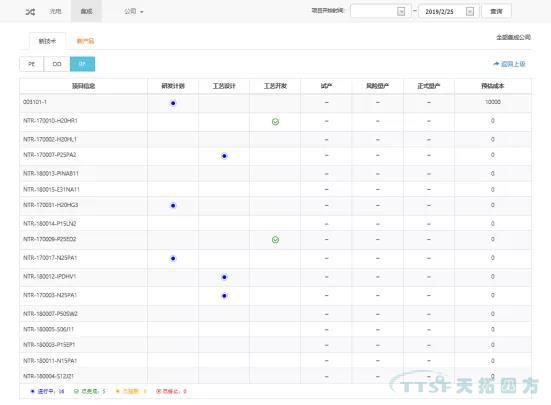

03報表瀏覽：讀取中間數據庫表，根據登錄的用戶的權限，從基礎數據中按條件分類匯總需要統計的數據，并以圖表方式展現。后臺開發針對數據庫進行查詢統計，使用開發者熟悉的高級語言即可（java或asp.net）。前臺界面使用HTML5技術，可同時支持PC瀏覽器和手機瀏覽，獲得良好的用戶體驗。

01訪問效率：每天晚上定時采集報表，直接從數據庫中分類篩選所需數據，頁面瀏覽迅速快捷。
02擴展性：通過開發的報表數據采集適配器收集需要統計的基礎數據，存放到中間數據庫表，報表的展示時可通過對數據庫操作編程，利用SQL語句的篩選分組特性，實現各種維度分類統計的報表，而無需在Teamcenter中進行二次開發進行處理邏輯，類似需求的圖表業務均可采用本方案進行處理。
03易用性：前臺采用HTML5技術，圖表界面簡單直觀、友好、無需學習即可使用，支持手機、PAD等移動端的瀏覽，方便使用者訪問方式。
04開放性：圖表訪問采用B/S架構，即可獨立訪問，也可通過頁面地址欄方便的集成到其他企業展示平臺系統上。
總結
由于該方案具有很強的普遍性，不僅適用于半導體行業，汽車制造、航空、國防等都很實用。作為國內先進的智能制造整體解決方案提供商，智能制造及工業互聯網領域的高新技術企業。天拓四方將先進技術和發展趨勢與我國工業企業實際相結合，推動智能制造與工業互聯網落地實施，助力客戶實現智能制造轉型升級與可持續發展。

如需了解更多行業Teamcenter動態統計圖表技術解決方案，可關注微信公眾號bjttsf2013留言，我們會第一時間與您聯系。
